Троллейная секция К581
Секции троллейные К581 предназначены для выполнения токоведущих частей (троллеев) главных троллейных линий, питающих мостовые краны.

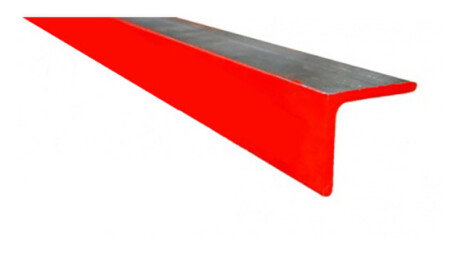

Секции К580, К581 изготавливаются из стального уголка по ГОСТ 8509-93, секции К582, К589 – из стального уголка и подпиточной шины из алюминиевого сплава АД31Т1.
Секции окрашиваются в отличительный красный цвет, за исключением контактной поверхности.
Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516.1 – 90 – М3.
В троллейную линию секции соединяются сваркой. Климатическое исполнение У1.
Основные технические данные и характеристики
Тип | Размеры Уголка, мм | Сечение подпиточной шины, кв.мм | В, мм | Масса, кг | |
К580 | 50×50×6000 | - | - | 22,60 | |
К581 | 63×63×6000 | - | - | 34,20 | |
К582 | 50×50×6000 | 200 | 142 | 26,86 | |
К583 | 240 | 27,50 | |||
250 | 27,70 | ||||
К584 | 400 | 30,16 | |||
К585 | 480 | 31,46 | |||
500 | 31,76 | ||||
К586 | 63×63×6000 | 200 | 155 | 38,46 | |
К587 | 240 | 39,10 | |||
250 | 39,30 | ||||
К588 | 400 | 41,76 | |||
К589 | 480 | 43,06 | |||
500 | 43,24 | ||||
